СНЦ23-19/27Р-1-А-В

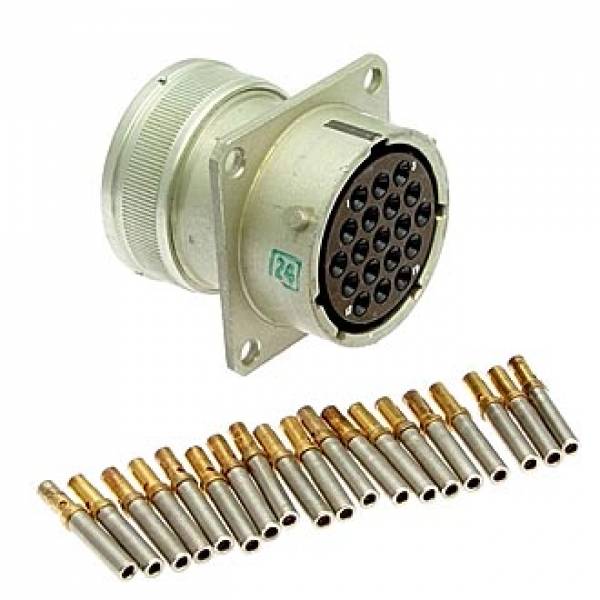

СНЦ23-19/27Р-1-А-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики:

• Тип соединителя: СНЦ23

• Количество контактов: 19

• Условный размер корпуса: 27

• Вид корпуса: Р — розетка

• Конструктивное исполнение: 1 — приборная часть без кожуха

• Угловое положение изолятора: А (при нормальном положении изолятора буквенный индекс не проставляется)

• Климатическое исполнение: В — всеклиматическое

Применение и особенности:

• Сочленение: Байонетное.

• Поляризация корпуса: Пятишпоночная.

• Установка изолятора: Многопозиционная.

• Покрытие контактов: Золото.

• Максимальный ток на контакт: До 15 А.

• Рабочие температуры: От -60 до +200°С.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Эти соединители используются для внутреннего монтажа и соответствуют техническим условиям ГЕО.364.241ТУ. Они предназначены для эксплуатации в различных условиях, включая повышенную влажность и вибрации.
