СНЦ23-19/27Р-6-В

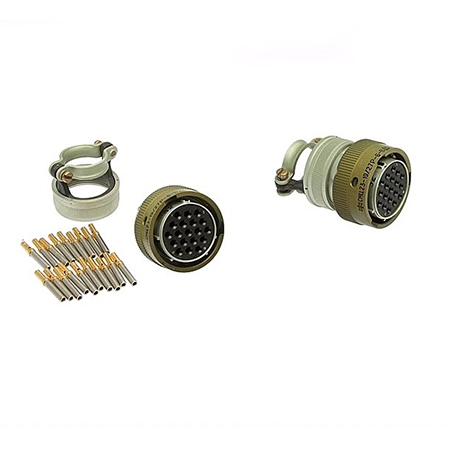

СНЦ23-19/27Р-6-В — это кабельная цилиндрическая розетка, предназначенная для работы в электрических цепях постоянного, переменного и импульсного токов с частотой до 3 МГц. Розетка имеет 19 контактов и условный размер корпуса 27. Она оснащена кабельной частью с прямым кожухом и всеклиматическим исполнением, что позволяет ей работать в широком диапазоне температур от -60°C до +155°C.

Технические характеристики

• Токовая нагрузка : Рабочая на контакт — 9 А, максимальная на контакт — 20 А.

• Максимальное напряжение : 700 В.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : Не более 4,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Монтаж проводов : Обжимкой.

• Поляризация : Шпоночная.

• Покрытие контактов : Золото.

• Тип сочленения : Байонетный.

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар : Ускорение одиночного действия — 5000 м/с?, многократного действия — 1500 м/с?.

• Относительная влажность воздуха : До 100% при температуре +35°C.

• Атмосферное давление : До 1,33·10??? Па.
