СНЦ23-24/30В-2-В

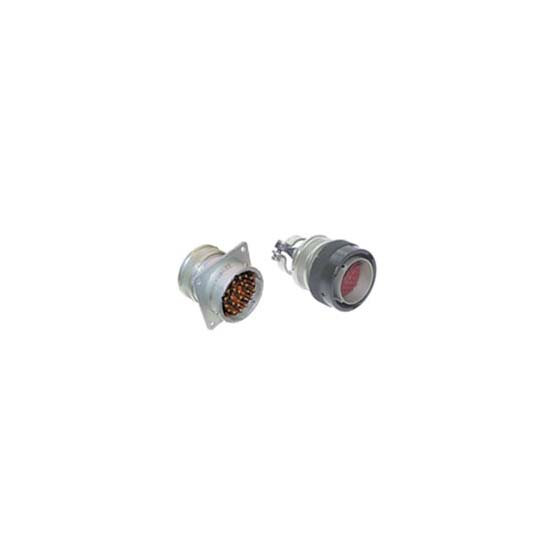

СНЦ23-24/30В-2-В — это тип цилиндрических байонетных малогабаритных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 24.

• Условный размер корпуса : 30.

• Вид корпуса : В — вилка, Р — розетка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

• Поляризация корпуса : Пятишпоночная, с многопозиционной установкой изолятора.

• Покрытие контактов : Золото.

• Рабочее напряжение : Не более 700 В.

• Максимальный ток на контакт : До 15 А.

• Рабочий диапазон температур : От -60 до +200°С.

Применение

Эти соединители широко используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Они подходят для внутреннего монтажа и имеют всеклиматическое исполнение, что позволяет использовать их в различных условиях эксплуатации.
