СНЦ23-24/30В-6-В

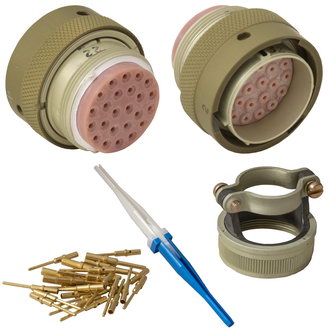

СНЦ23-24/30В-6-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа в всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 24.

• Условный размер корпуса : 30.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Кабельная часть с прямым кожухом.

• Максимальное рабочее напряжение : До 700 В.

• Максимальный ток на контакт : Не более 15 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочий температурный диапазон : От -60°C до +155°C (для золота) и от -60°C до +100°C (для серебра).

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Покрытие контактов : Золото.

• Тип сочленения : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Способ монтажа проводов : Обжимкой.

Эти соединители широко применяются в электро-, радио- и контрольно-измерительных приборах, а также в ответственных узлах автоматических систем, где требуется максимальная надежность.
