СНЦ23-28/27В-6-В

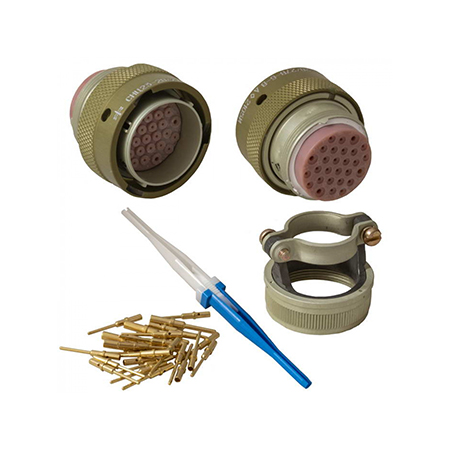

СНЦ23-28/27В-6-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный соединитель.

• Количество контактов: 28.

• Условный размер корпуса: 27.

• Вид корпуса: В — вилка, Р — розетка.

• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.

• Климатическое исполнение: Всеклиматическое.

• Токовая нагрузка: Рабочая на контакт — до 5 А и 9 А, максимальная — до 11 А и 20 А.

• Максимальное рабочее напряжение: 700 В.

• Диаметр контактов: 1 мм и 1,5 мм.

• Сопротивление контактов: 4 мОм и 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: Не менее 15 лет.

• Сочленение: Байонетное.

• Покрытие контактов: Золото.

• Монтаж проводов: Обжимкой.

• Габаритные размеры: Диаметр — 35 мм, длина — 48 мм.

• Условия эксплуатации: Рабочая температура — от -60°C до +155°C, устойчивость к вибрации и механическим ударам.

Применение

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.
