СНЦ23-3-14-Р-1-В

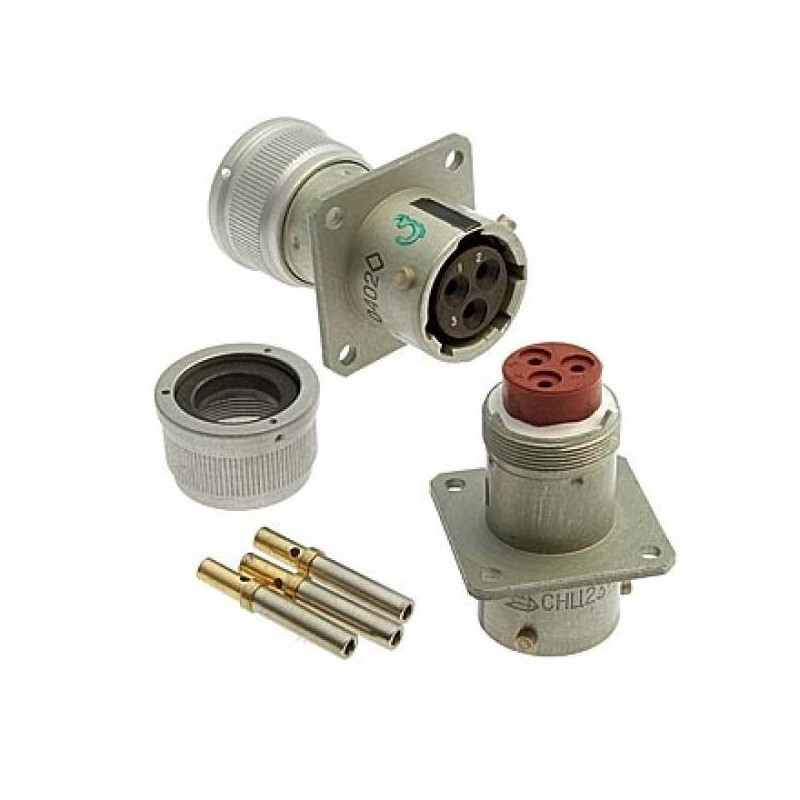

СНЦ23-3/14Р-1-В — это цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики:

• Количество контактов: 3.

• Условный размер розетки: 14.

• Тип: Розетка.

• Конструктивное исполнение: Приборная часть без кожуха.

• Климатическое исполнение: Всеклиматическое.

• Токовая нагрузка: Рабочая на контакт — 6 А, максимальная на контакт — 12 А.

• Диаметр контактов: 1,5 мм.

• Сопротивление контактов: Не более 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: Не менее 15 лет.

• Сочленение: Байонетное.

• Монтаж проводов: Обжимной.

• Поляризация корпуса: Многошпоночная.

Условия эксплуатации:

• Температурный диапазон: От -60°C до +155°C.

• Атмосферное давление: Пониженное до 1,33·10^-10 Па.

• Вибрация: Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар: Многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.

Этот соединитель широко применяется в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей, где требуется высокая надежность.
