СНЦ23-3/14Р-1А-В

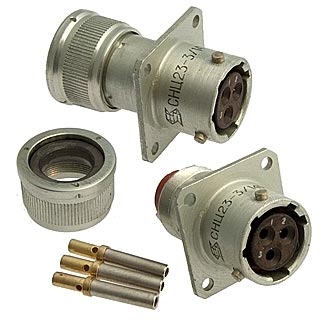

Разъем СНЦ23-3/14Р-1А-В представляет собой байонетный разъем из серии СНЦ23, предназначенный для использования в низкочастотных цепях переменного и постоянного тока. Он обладает рядом характеристик, которые делают его подходящим для различных применений:

• Тип разъема : СНЦ23.

• Условный размер корпуса : 14.

• Количество контактов : 3.

• Часть соединителя : Р - розетка.

• Конструктивное исполнение : 1 - приборная часть без кожуха.

• Особенности : А - угловое положение изолятора в корпусе вилки.

• Исполнение : Всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Этот разъем обеспечивает быстрое байонетное соединение и защиту от неправильной вставки, что делает его надежным и удобным в использовании. Размеры некоторых ключевых элементов: D - M14x1 мм, d - 2.2 мм, A - 16.5 мм, Bmax - 21.7 мм, bmax - 1.4 мм, lmax - 11.3 мм, Lmax - 32 мм.
