СНЦ23-3/14Р-2-В

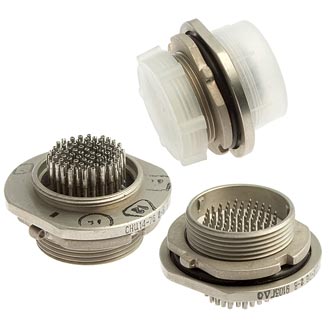

СНЦ23-3/14Р-2-В — это электрическая розетка, предназначенная для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Она относится к серии СНЦ23, которая включает в себя цилиндрические многопозиционные соединители с локальной защитой контактов для внутреннего монтажа во всеклиматическом исполнении.

Основные характеристики

• Тип соединителя : СНЦ23.

• Количество контактов : 3.

• Условный размер корпуса : 14.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

• Всеклиматическое исполнение : В.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В.

• Токовая нагрузка на контакт : варьируется в зависимости от источника, но обычно указывается как 6 А рабочая и 12 А максимальная.

• Сопротивление изоляции : не менее 5000 МОм.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : не более 2,5 мОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температурный диапазон : от -60°C до +155°C.

• Атмосферное давление : до 1,33·10^-10 Па.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.

• Механический удар : одиночный до 5000 м/с?, многократный до 1500 м/с?.

СНЦ23-3/14Р-2-В имеет байонетное сочленение и может использоваться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Розетка имеет золото покрытие контактов и монтаж проводов осуществляется обжимкой. Поляризация корпуса многошпоночная, а установка изолятора многопозиционная.
