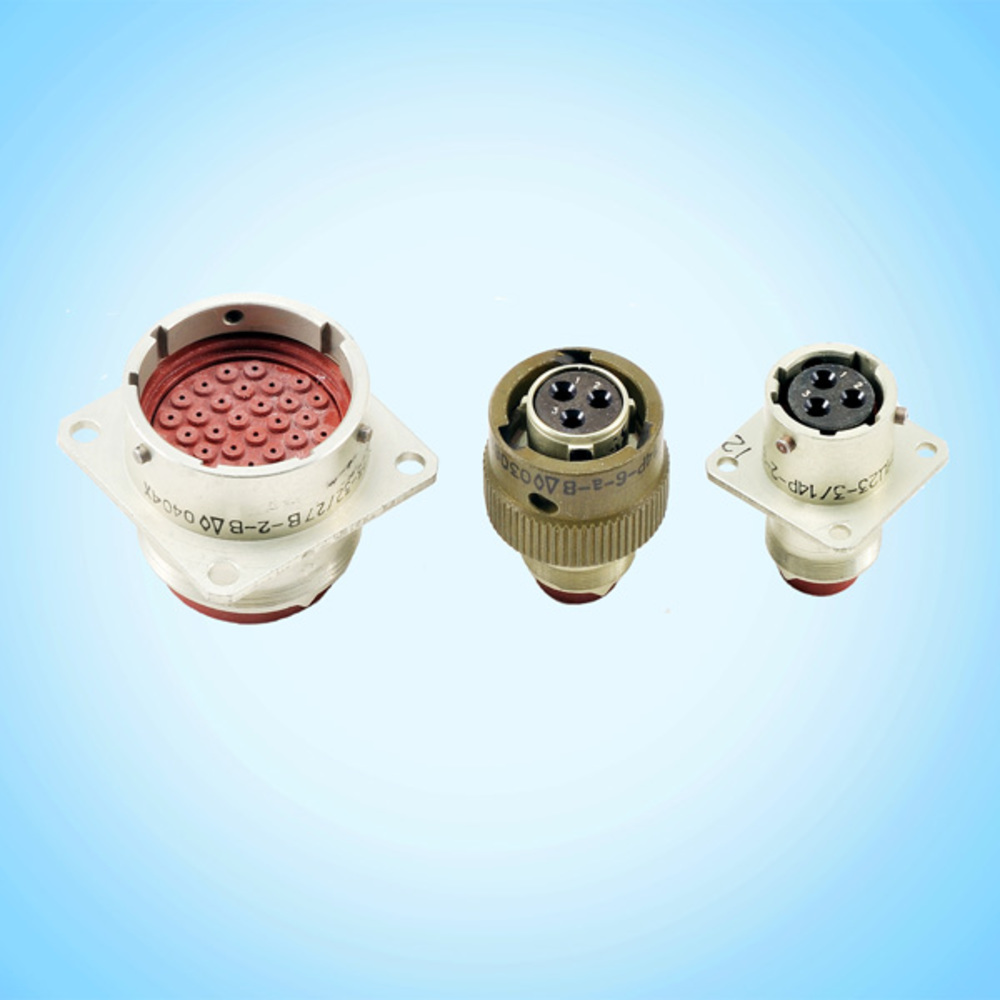

СНЦ23-3/14В-1-А-В

Соединитель СНЦ23-3/14В-1-А-В является частью серии цилиндрических многопозиционных соединителей, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Эти соединители применяются для внутреннего монтажа в радиоэлектронной аппаратуре и имеют всеклиматическое исполнение.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 3.

• Условный размер корпуса : 14.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Приборная часть без кожуха (1).

• Поляризация корпуса : Пятишпоночная.

• Установка изолятора : Многопозиционная.

• Сочленение : Байонетное.

• Покрытие контактов : Золото.

• Рабочая температура : От -60 до +200°C.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

Соединители СНЦ23 могут быть как приборными, так и кабельными, и могут изготавливаться с различными типами кожухов или без них. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

В обозначении СНЦ23-3/14В-1-А-В :

• СНЦ23 — тип соединителя.

• 3 — количество контактов.

• 14 — условный размер корпуса.

• В — вид корпуса (вилка).

• 1 — конструктивное исполнение (приборная часть без кожуха).

• А — угловое положение изолятора в корпусе вилки.

• В — всеклиматическое исполнение.
