СНЦ23-3/14В-1-В

Соединитель СНЦ23-3/14В-1-В представляет собой цилиндрический, низкочастотный, негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он используется для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0. 364.241ТУ.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, негерметичный.

• Количество контактов : 3.

• Условный размер корпуса : 14.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Приборная часть без кожуха (1).

• Рабочее напряжение : До 700 В.

• Ток на контакт : До 15 А.

• Рабочий температурный диапазон : От -60 до +200°C.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Конструкция и применение:

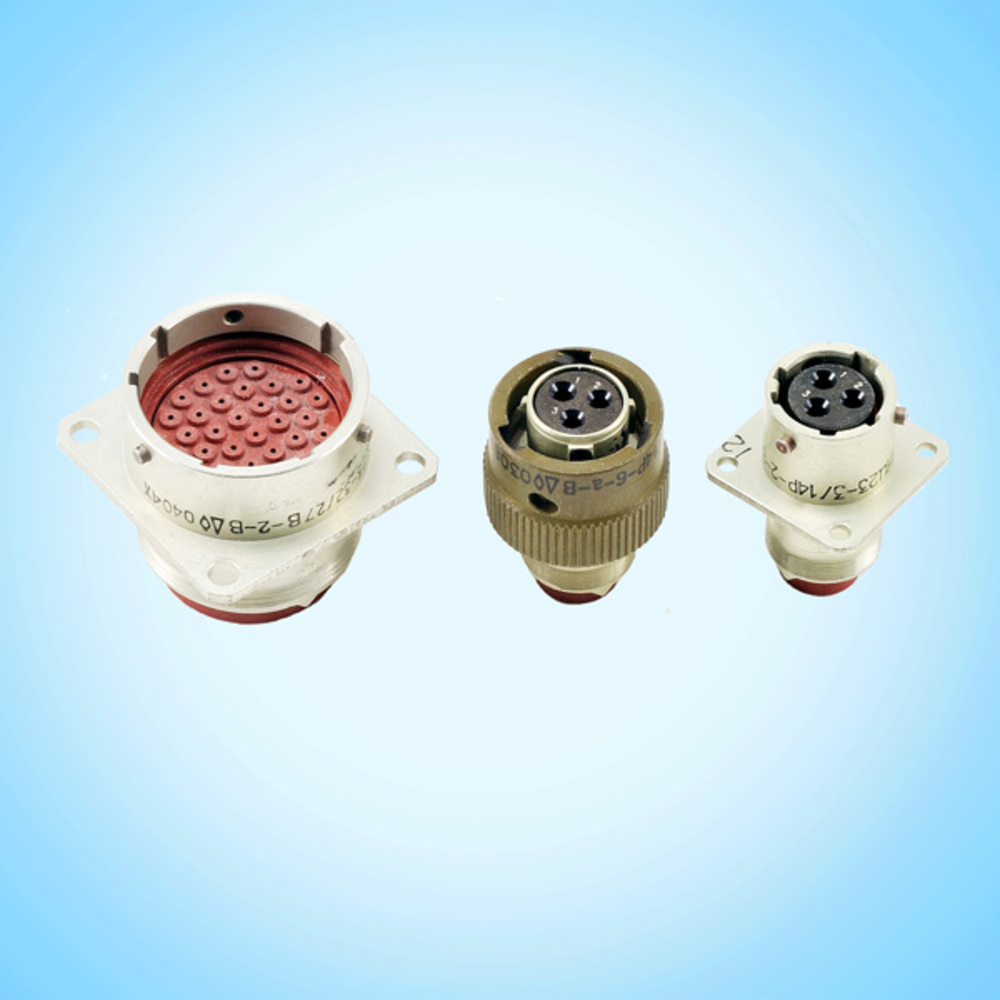

Соединители СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Сочленение соединителей осуществляется байонетным способом.

Соединители серии СНЦ23 нашли широкое применение в ответственных узлах автоматических систем, где требуется максимальная надежность.
