СНЦ23-3/14В-6-В

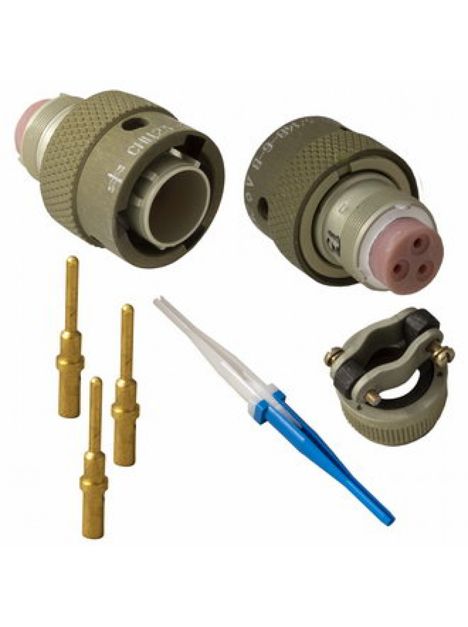

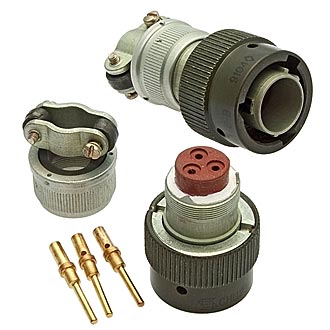

СНЦ23-3/14В-6-В — это кабельная вилка, входящая в серию цилиндрических многопозиционных соединителей СНЦ23. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Количество контактов: 3.

• Условный размер корпуса: 14.

• Конструктивное исполнение: Кабельная часть с прямым кожухом.

• Токовая нагрузка: Рабочая на контакт — 6 А, максимальная на контакт — 12 А.

• Покрытие контактов: Золото.

• Сопротивление изоляции: Не менее 5000 МОм.

• Рабочий температурный диапазон: От -60°C до +155°C.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Применение и особенности:

• Соединители серии СНЦ23 состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

• Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

• Сочленение соединителей — байонетное.

• Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
