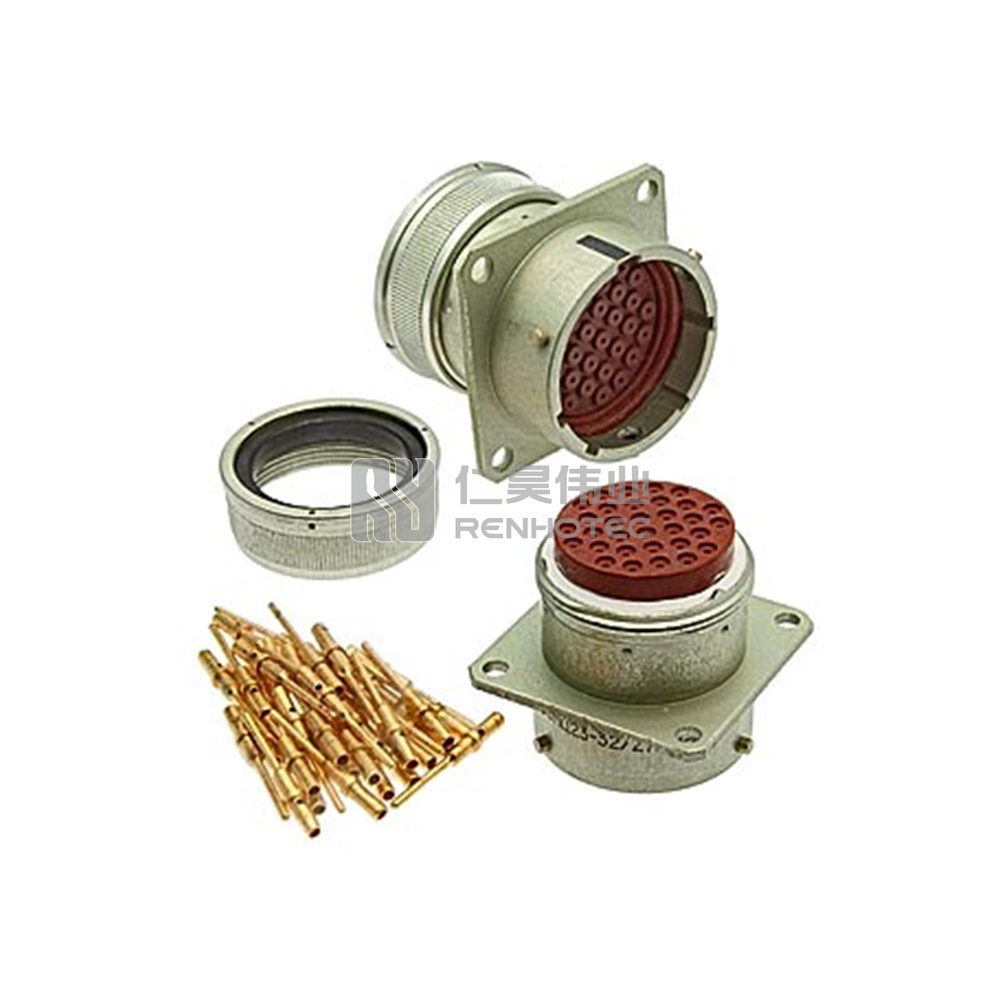

Соединители СНЦ23-32-27-Р-1-А-В представляют собой цилиндрические многопозиционные разъемы с локальной защитой контактов. Они предназначены для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Эти соединители применяются для внутреннего монтажа в радиоэлектронной аппаратуре и имеют всеклиматическое исполнение.

Основные характеристики:

• Тип соединителя : Цилиндрический, многопозиционный с локальной защитой контактов.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : Розетка (Р).

• Конструктивное исполнение : Приборная часть без кожуха (1).

• Сочленение : Байонетное.

• Поляризация корпуса : Пятишпоночная с многопозиционной установкой изолятора.

• Покрытие контактов : Золото.

• Максимальный ток на контакт : В зависимости от диаметра контакта (например, для 1 мм — до 11 А, для 1,5 мм — до 20 А, для 2 мм — до 35 А).

• Температурный диапазон эксплуатации : От -60 °C до +200 °C.

• Количество циклов соединения/разъединения : До 500.

Применение:

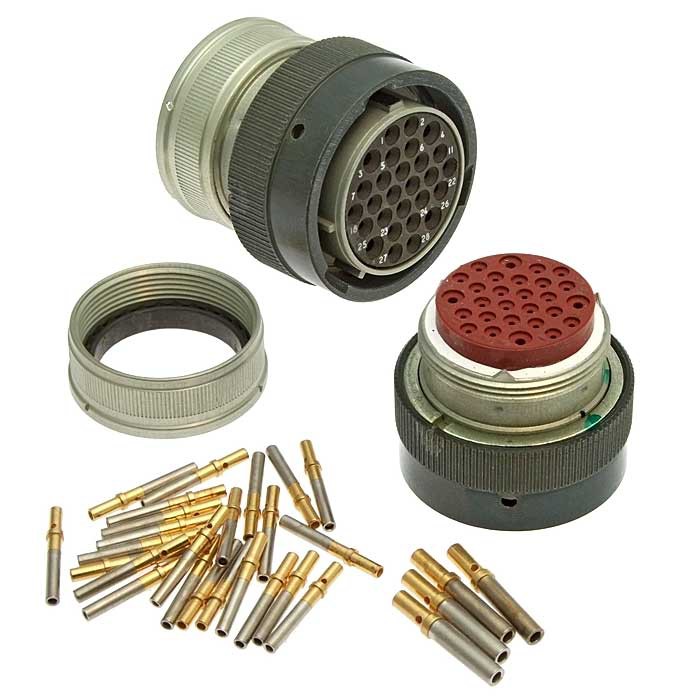

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Они могут быть как приборными (блочными), так и кабельными. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
