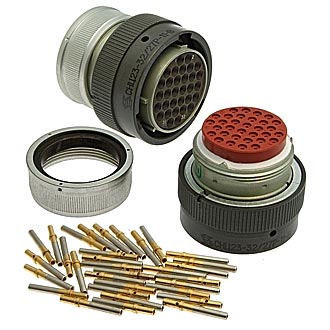

СНЦ23-32/27Р-11-В

СНЦ23-32/27Р-11-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики:

• Тип соединителя : СНЦ23

• Количество контактов : 32

• Условный размер корпуса : 27

• Вид корпуса : Розетка (обозначение "Р")

• Конструктивное исполнение : Кабельная часть без кожуха (11)

• Климатическое исполнение : Всеклиматическое (обозначение "В")

Технические параметры:

• Максимальное рабочее напряжение : 700 В

• Ток на контакт : до 15 А

• Рабочий температурный диапазон : от -60 до +200 °C

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Срок сохранности : 15 лет

Конструкция и применение:

Соединители СНЦ23 имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение. Контакты покрыты золотом, что улучшает проводимость и устойчивость к коррозии. Они широко используются в ответственных узлах автоматических систем, где требуется высокая надежность и долговечность.

Сочленение соединителей осуществляется байонетным способом. Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29.
