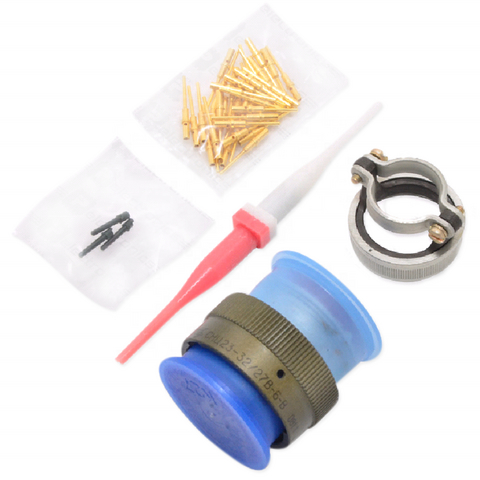

Соединитель СНЦ23-32/27Р-6-В представляет собой цилиндрический, низкочастотный, малогабаритный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : Вилка (В) или розетка (Р).

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Сочленение : Байонетное.

• Поляризация корпуса : Пятишпоночная поляризация и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Климатическое исполнение : Всеклиматическое.

Применение и особенности:

• Соединители СНЦ23 могут быть как приборными (блочными), так и кабельными.

• Приборная и кабельная части могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
