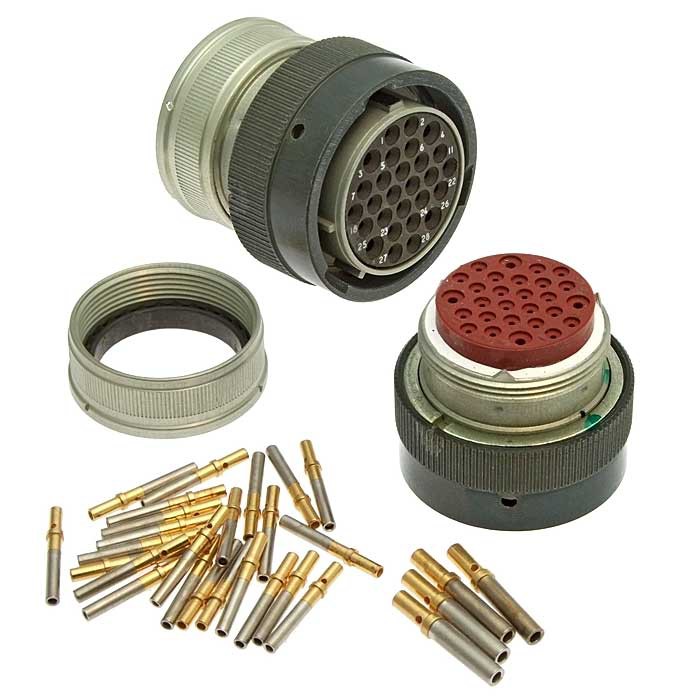

Соединитель СНЦ23-4/14В-11-В представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для внутреннего монтажа с байонетным сочленением. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. В данном случае СНЦ23-4/14В-11-В является кабельной вилкой без кожуха.

Основные характеристики:

• Тип соединителя : СНЦ23

• Количество контактов : 4

• Условный размер корпуса : 14

• Вид корпуса : В (вилка)

• Конструктивное исполнение : 11 (кабельная часть без кожуха)

• Всеклиматическое исполнение : Да

Технические характеристики:

• Максимальное рабочее напряжение : до 700 В

• Ток на контакт : не более 15 А (в зависимости от диаметра контакта)

• Сопротивление изоляции : не менее 5000 МОм

• Рабочий температурный диапазон : от -60°C до +155°C

• Количество сочленений-расчленений : до 500

• Минимальная наработка : 1000 часов

Применение:

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 и другими по соответствующим техническим условиям.
