СНЦ23-4/14Р-1-В

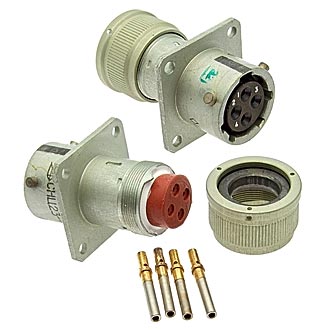

СНЦ23-4/14Р-1-В — это приборная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка имеет четыре контакта и условный размер корпуса 14 мм. Она выполнена в всеклиматическом исполнении, что позволяет использовать ее в различных условиях окружающей среды.

Технические характеристики:

• Количество контактов: 4

• Условный размер корпуса: 14 мм

• Рабочее напряжение: до 700 В

• Токовая нагрузка на контакт:

  • Рабочая: 3 А (по другим данным до 15 А) .

  • Максимальная: 6 А (для контактов диаметром 1 мм) .

• Диаметр контактов: 1 мм

• Сопротивление контактов: не более 4 мОм (для контактов диаметром 1 мм).

• Сопротивление изоляции: не менее 5000 МОм

• Количество сочленений-расчленений: 500

• Минимальная наработка: 1000 часов

• Срок сохраняемости: 15 лет

• Сочленение: байонетное

• Монтаж проводов: обжимкой

• Поляризация корпуса: многошпоночная

• Установка изолятора: многопозиционная

Условия эксплуатации:

• Рабочая температура: от -60°C до +155°C (по другим данным до +200°C).

• Атмосферное давление: до 1,33·10^-10 Па (10^-12 мм рт. ст.)

• Вибрация: синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?

• Механический удар: многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?

Применение:

Соединители СНЦ23 широко используются в различных отраслях промышленности и электроники, обеспечивая надежное соединение в условиях различных климатических и эксплуатационных факторов. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
