СНЦ23-4/14Р-11-В

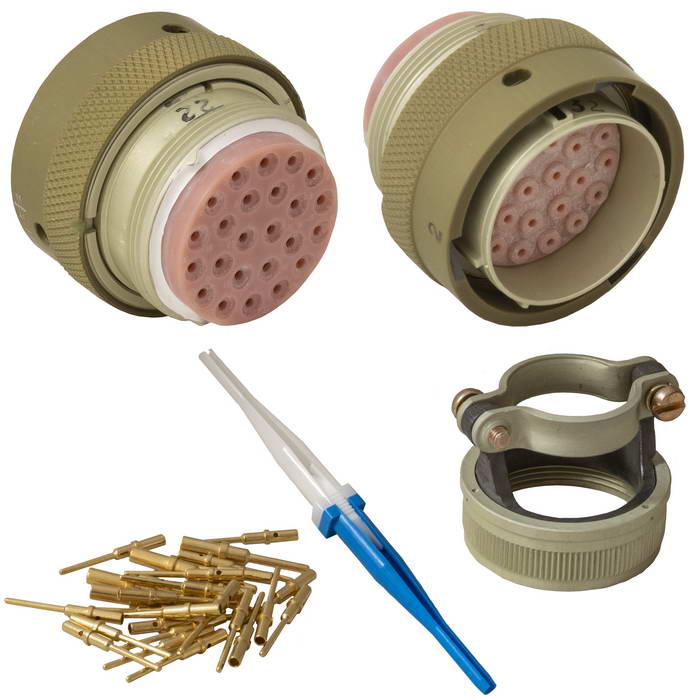

Соединитель СНЦ23-4/14Р-11-В представляет собой цилиндрический низкочастотный малогабаритный электрический разъем, предназначенный для внутреннего монтажа с байонетным сочленением. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки этого типа могут взаимодействовать с вилками других серий, таких как СНЦ27, СНЦ28, СНЦ29, а также с вилками ОНЦ-БГ-1.

Основные характеристики:

• Количество контактов: 4.

• Условный диаметр корпуса: 14.

• Покрытие контактов: Золото.

• Диаметр контактов: 1-1,5-2 мм (в зависимости от количества контактов).

• Максимальное рабочее напряжение: До 700 В.

• Монтаж провода: Обжимной.

• Количество сочленений-расчленений: 1000.

• Срок сохраняемости: 15 лет.

• Технические условия: ГЕО. 364.241ТУ.

Эти соединители используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) и применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
