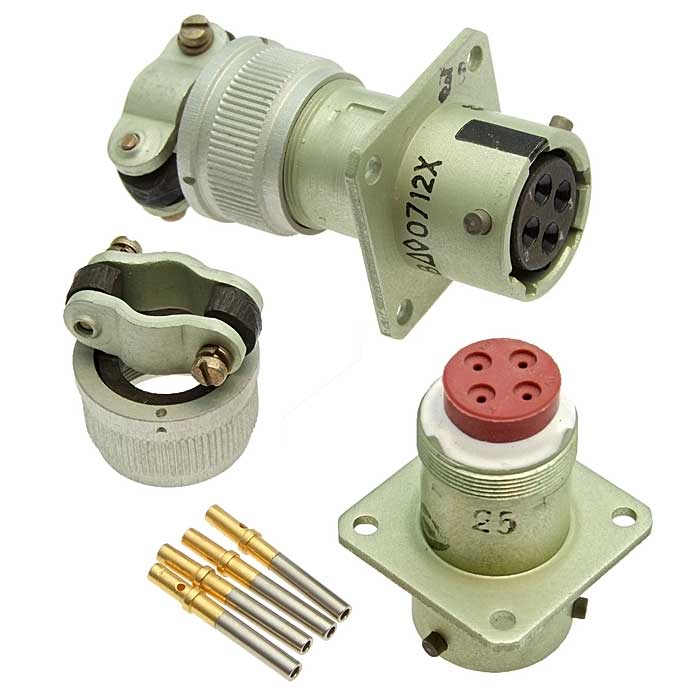

Соединитель СНЦ23-4/14Р-2-В представляет собой цилиндрический электрический разъем, предназначенный для обеспечения надежных электрических контактов в различных устройствах и системах. Он используется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Основные характеристики

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Конструктивное исполнение : приборная розетка с прямым кожухом.

• Покрытие контактов : золото, что обеспечивает хорошую проводимость и устойчивость к коррозии.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : не более 4 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Токовая нагрузка : рабочая на контакт — 3 А, максимальная на контакт — 6 А.

• Соединение : байонетное.

• Монтаж провода : обжимной.

Применение

Соединители СНЦ23-4/14Р-2-В широко применяются в ответственных узлах автоматических систем, где требуется высокая надежность. Они могут использоваться в радиоэлектронной аппаратуре специального и общего назначения.

Долговечность

• Срок службы : не менее 1000 часов наработки.

• Количество возможных циклов разъединения и соединения : до 500 раз.

• Минимальный срок сохраняемости : 15 лет.

Габариты

Габаритные размеры розетки составляют 21,7 ? 21,7 ? 42 мм, что делает ее компактным решением для ограниченных пространств.

Условия эксплуатации

• Рабочая температура : от -60 до +155°C.

• Атмосферное давление : пониженное до 1,33·10^-10 Па.

• Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.

• Механический удар : многократный с ускорением 1500 м/с? и одиночный с ускорением 5000 м/с?.
