СНЦ23-4/14В-1-Б-В

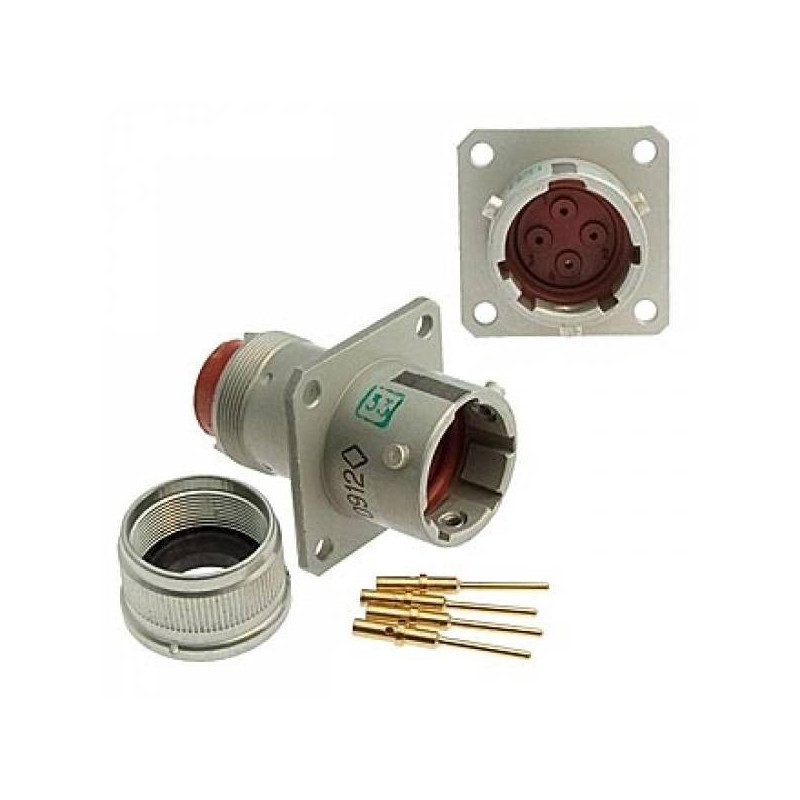

СНЦ23-4/14В-1-б-В — это цилиндрический электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным амплитудным значением напряжения до 700 В.

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Угловое положение изолятора : б — угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Токовая нагрузка : рабочая на контакт — 3 А, максимальная на контакт — 6 А.

• Максимальное рабочее напряжение : до 700 В (ампл.).

• Диаметр контактов : 1 мм.

• Сопротивление контактов : не более 4 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Угловое положение изолятора : 135°.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Сочленение : байонетное.

• Покрытие контактов : золото.

• Монтаж проводов : обжимкой.

Условия эксплуатации

• Температурный диапазон : от -60°C до +155°C.

• Атмосферное давление : до 1,33·10^-10 Па.

• Вибрационная стойкость : частота от 1 Гц до 5000 Гц, ускорение 400 м/с?.

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.
