СНЦ23-4/14В-1-В

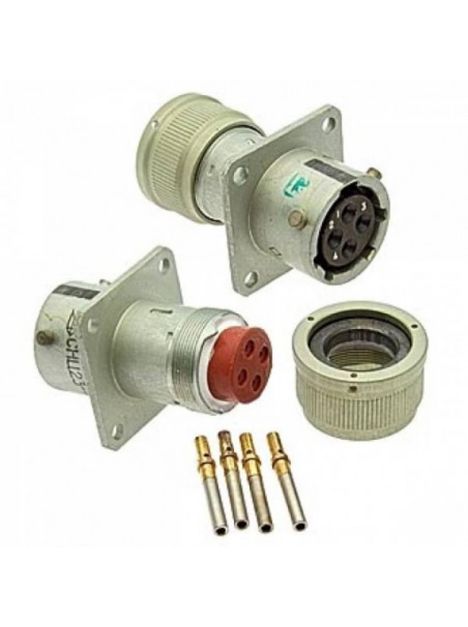

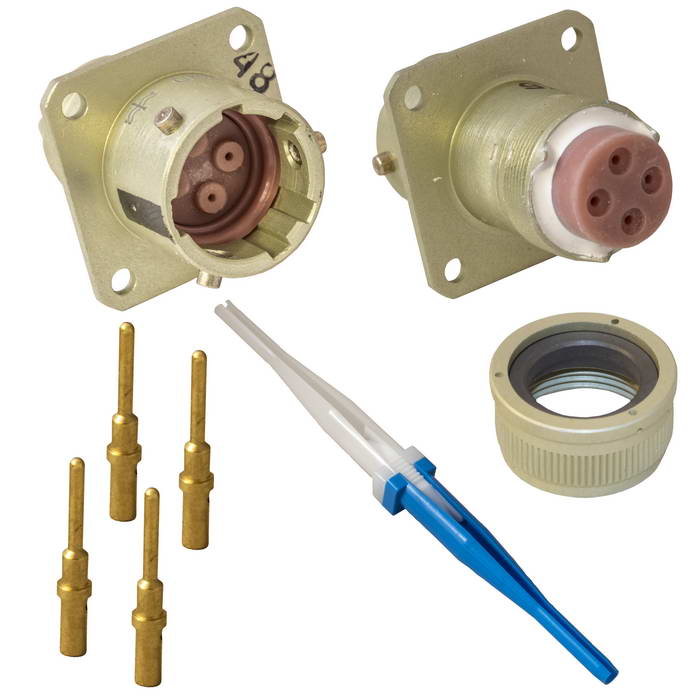

СНЦ23-4/14В-1-В — это тип цилиндрического многопозиционного соединителя с локальной защитой контактов, предназначенный для внутреннего монтажа во всеклиматическом исполнении. Он состоит из двух частей: вилки и розетки. Вилка СНЦ23-4/14В-1-В является приборной, без кожуха.

Основные характеристики:

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Тип соединителя : Вилка (В).

• Конструктивное исполнение : Приборная часть без кожуха (1).

• Рабочее напряжение : До 700 В (амплитудное значение).

• Частота переменного тока : До 3 МГц.

• Максимальный ток на контакт :

  • Для контактов диаметром 1,0 мм: не более 11 А.

  • Для контактов диаметром 1,5 мм: не более 20 А.

  • Для контактов диаметром 2,0 мм: не более 35 А.

• Покрытие контактов : Золото.

• Сопротивление контактов :

  • Для контактов диаметром 1,0 мм: не более 0,004 Ом.

  • Для контактов диаметром 1,5 мм: не более 0,0025 Ом.

  • Для контактов диаметром 2,0 мм: не более 0,0016 Ом.

• Интервал рабочих температур : От -60°C до +200°C.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Применение:

Эти соединители используются в электрических цепях постоянного и переменного тока. Вилки и розетки могут быть как приборными, так и кабельными, и могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживающие трубки. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Сочленение соединителей — байонетное.
