СНЦ23-4/14В-2-В

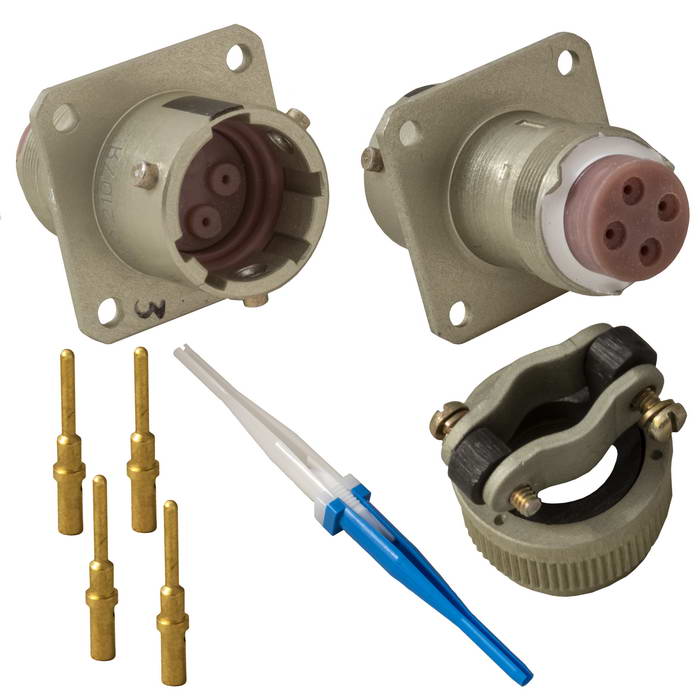

СНЦ23-4/14В-2-В — это тип цилиндрического электрического соединителя, предназначенного для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Вилки и розетки могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживающиеся трубки.

Технические характеристики

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Токовая нагрузка : рабочая на контакт — 3 А, максимальная на контакт — 6 А.

• Максимальное рабочее напряжение : 700 В.

• Диаметр контактов : 1 мм.

• Покрытие контактов : золото.

• Монтаж проводов : обжимкой.

• Тип сочленения : байонетное.

• Поляризация корпуса : многошпоночная.

• Установка изолятора : многопозиционная.

• Срок сохраняемости : 15 лет (в некоторых источниках указано до 25 лет).

• Количество сочленений-расчленений : 500 (в некоторых источниках указано до 1000).

• Минимальная наработка : 1000 часов.

Условия эксплуатации

• Температурный диапазон : от -60°C до +155°C.

• Атмосферное давление : до 1,33·10^-10 Па.

• Вибрационная стойкость : синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.

• Механическая стойкость : многократный удар с ускорением до 1500 м/с? и одиночный удар с ускорением до 5000 м/с?.
