СНЦ23-4/14В-6-Б-В

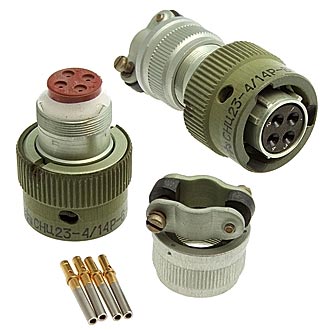

СНЦ23-4/14В-6-Б-В — это тип цилиндрического электрического соединителя, который используется для обеспечения надежного электрического контакта в различных электрических цепях. Ниже приведены его основные характеристики и особенности:

Основные характеристики

• Тип соединителя : СНЦ23 — это серия цилиндрических соединителей.

• Количество контактов : 4 контакта.

• Условный размер корпуса : 14.

• Тип вилки : В — вилка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : б — угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : В — всеклиматическое исполнение.

Технические характеристики

• Токовая нагрузка :

  • Рабочая на контакт: 3 А.

  • Максимальная на контакт: 6 А.

• Максимальное рабочее напряжение : до 700 В (амплитудное значение).

• Диаметр контактов : 1 мм.

• Сопротивление контактов : не более 4 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Угловое положение изолятора : 135°.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Соединение : байонетное.

• Монтаж проводов : обжимной.

• Поляризация корпуса : многошпоночная.

• Установка изолятора : многопозиционная.

Условия эксплуатации

• Температурный диапазон : от -60°C до +155°C.

• Атмосферное давление : до 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Вибрация : синусоидальная, частота от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар : многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.

Этот соединитель широко используется в ответственных узлах автоматических систем, где требуется высокая надежность и стабильность работы.
