СНЦ23-4/14В-8-В

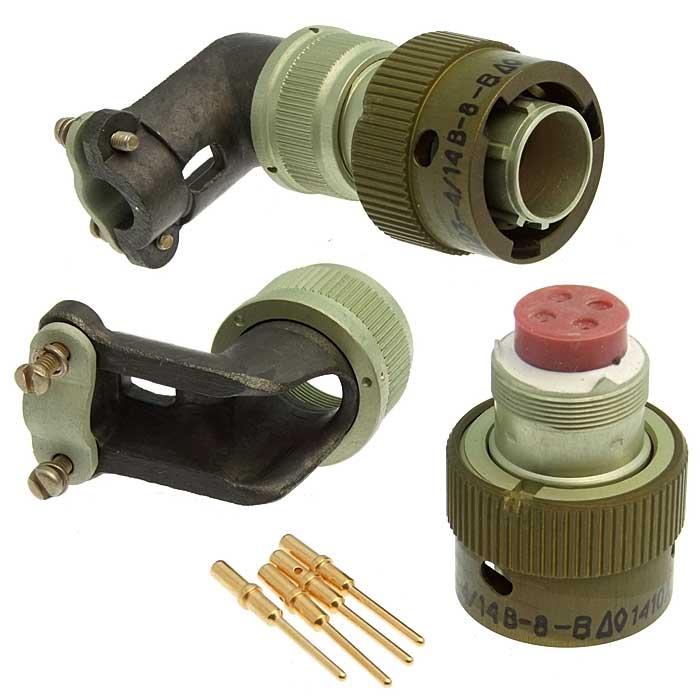

СНЦ23-4/14В-8-В — это кабельная вилка, входящая в серию цилиндрических низкочастотных соединителей СНЦ23. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Количество контактов: 4.

• Диаметр контактов: 1 мм.

• Максимальное рабочее напряжение: 700 В.

• Токовая нагрузка: рабочая на контакт — 3 А, максимальная на контакт — 6 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Сопротивление контактов: не более 4 мОм.

• Покрытие контактов: золото.

• Монтаж проводов: обжимкой.

• Поляризация корпуса: многошпоночная.

• Установка изолятора в корпусе: многопозиционная.

Условия эксплуатации:

• Рабочая температура: от -60°C до +155°C.

• Повышенная влажность: до 100% при +35°C с конденсацией влаги.

• Атмосферное давление: до 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Вибрация: синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с^2.

• Механический удар: многократный с ускорением 1500 м/с^2, одиночный с ускорением 5000 м/с^2.

Применение:

Соединители СНЦ23-4/14В-8-В используются для внутреннего монтажа во всеклиматическом исполнении и подходят для радиоэлектронной аппаратуры специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.
