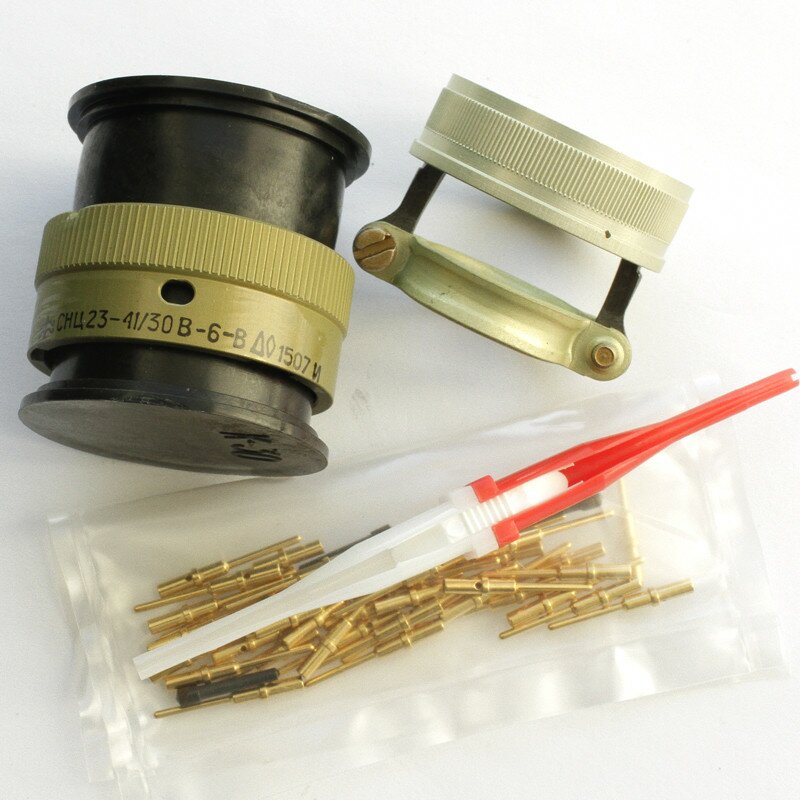

СНЦ23-41/30В-6-Б-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он относится к серии СНЦ23, которая включает в себя малогабаритные низкочастотные соединители с байонетным сочленением.

Основные характеристики:

• Тип соединителя: СНЦ23

• Количество контактов: 41

• Условный размер корпуса: 30

• Вид корпуса: В — вилка

• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом

• Угловое положение изолятора: Б — угловое положение

• Климатическое исполнение: В — всеклиматическое

Применение:

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они могут быть как кабельными, так и приборными, с возможностью изготовления без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

Технические характеристики:

• Максимальное рабочее напряжение: 700 В

• Ток на контакт: до 15 А

• Интервал рабочих температур: от -60 до +200°С

• Покрытие контактов: золото

• Количество сочленений-расчленений: 1000

Соединители СНЦ23 имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное соединение. Розетки СНЦ23 могут сочленяться с вилками других серий, таких как СНЦ27, СНЦ28 и СНЦ29.
