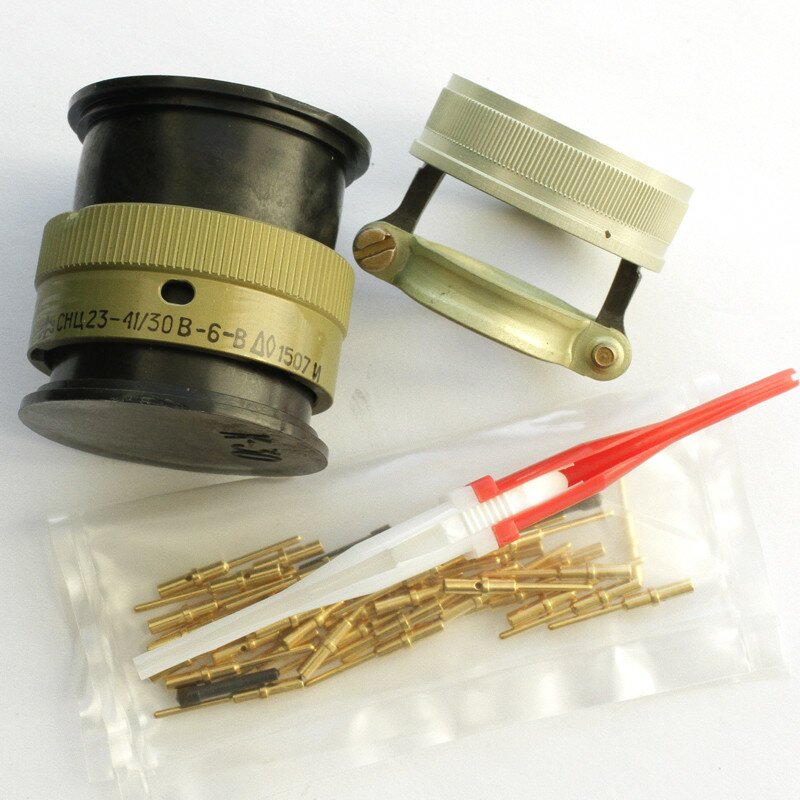

СНЦ23-41/30В-6-Б-В

СНЦ23-41/30В-6-б-В — это тип цилиндрического байонетного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он относится к серии СНЦ23, которая включает в себя вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 41.

• Условный размер корпуса: 30.

• Вид корпуса: В — вилка, Р — розетка.

• Конструктивное исполнение: Кабельная часть с прямым кожухом (6), угловое положение изолятора в корпусе вилки (б).

• Климатическое исполнение: Всеклиматическое.

• Тип сочленения: Байонетное.

• Поляризация корпуса: Многошпоночная поляризация и многопозиционная установка изолятора.

• Покрытие контактов: Золото.

• Способ монтажа: Обжимкой.

• Максимальное рабочее напряжение: 700 В.

• Ток на контакт: До 15 А.

• Интервал рабочих температур: От -60 до +200°С.

Применение:

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
