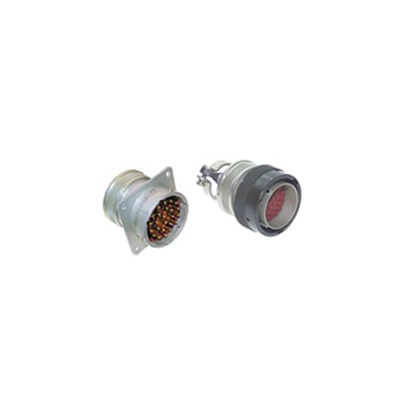

СНЦ23-55/33-Р-8-А-В относится к серии цилиндрических многопозиционных соединителей СНЦ23, которые предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, и могут быть как приборными (блочными), так и кабельными.

Технические характеристики и особенности:

• Тип соединителя : СНЦ23 — цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 8 — кабельная часть с угловым кожухом.

• Вариант углового положения поляризующих шпонок : А.

• Климатическое исполнение : В — всеклиматическое.

Общие характеристики соединителей СНЦ23:

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Максимальное рабочее напряжение : 700 В.

• Ток на контакт : В зависимости от диаметра контакта, обычно до 15 А для контактов диаметром 1,5 мм.

• Рабочая температура : От -60 до +200°C.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 400 м/с?.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1500 м/с?.

Эти соединители широко используются в различных электрических системах благодаря своей универсальности и надежности.
