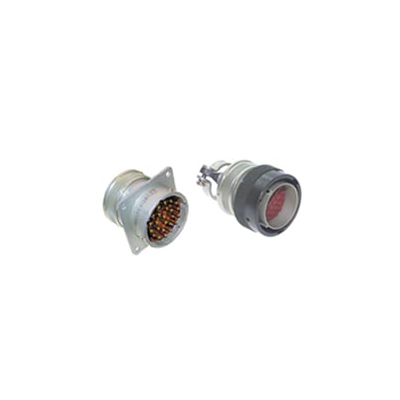

СНЦ23-55/33-Р-8-Г-В — это электрический соединитель из серии СНЦ23, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Давайте разберем обозначение и характеристики этого соединителя:

Обозначение

• СНЦ23 : Тип соединителя — цилиндрический, многопозиционный с локальной защитой контактов.

• 55 : Количество контактов.

• 33 : Условный размер корпуса.

• Р : Вид корпуса — розетка (в отличие от вилки, обозначаемой буквой "В").

• 8 : Конструктивное исполнение — кабельная часть с угловым кожухом.

• Г : Вариант углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора буквенный индекс не проставляется).

• В : Всеклиматическое исполнение.

Характеристики

• Тип сочленения : Байонетный.

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Рабочая температура : От -60°C до +200°C.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : До 500.

• Срок сохраняемости : Не менее 15 лет.

• Минимальная наработка : 1000 часов.

Эти соединители используются в различных приложениях, где требуется надежное и прочное электрическое соединение, способное выдерживать различные условия эксплуатации, включая вибрации и механические удары.
