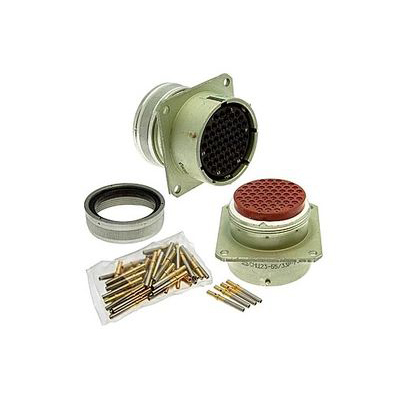

СНЦ23-55/33В-2-Г-В

СНЦ23-55/33В-2-Г-В — это тип цилиндрического многопозиционного электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

• Вариант углового положения поляризующих шпонок : Г.

• Всеклиматическое исполнение : В.

Применение и особенности

• Применение : Используется для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах.

• Сочленение : Байонетное.

• Поляризация : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора.

• Покрытие контактов : Золото.

• Рабочие условия : Температура от -60 до +155°C, повышенная влажность с конденсацией влаги, синусоидальная вибрация и механические удары.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Этот соединитель может быть как приборным (блочным), так и кабельным, и может изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 могут соединяться с вилками СНЦ27, СНЦ28 и СНЦ29.
