СНЦ23-61/36Р-2-В

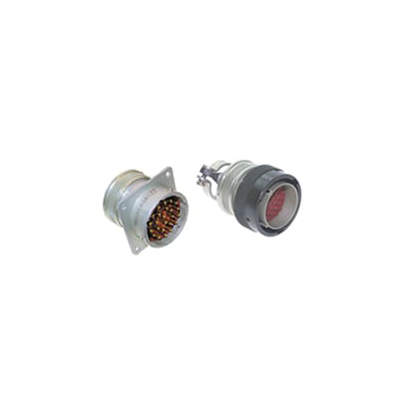

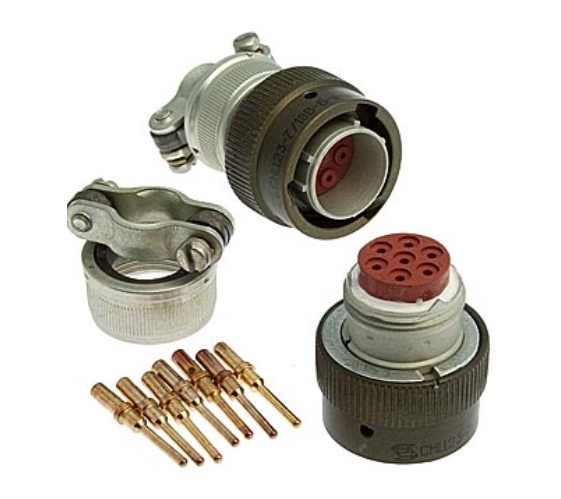

Соединитель СНЦ23-61/36Р-2-В представляет собой цилиндрический байонетный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики:

• Количество контактов: 61.

• Условный диаметр корпуса: 36 мм.

• Тип монтажа провода: Обжимной.

• Покрытие контактов: Золото.

• Тип сочленения: Байонетное.

• Срок сохраняемости: 15-25 лет в зависимости от источника.

• Количество сочленений-расчленений: 500-1000 раз.

Конструктивные особенности:

• Розетки и вилки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

• Приборная часть может изготавливаться с прямым кожухом.

• Розетки СНЦ23 взаимосочленяемы с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Применение:
Соединители СНЦ23-61/36Р-2-В используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения во всеклиматическом исполнении.
