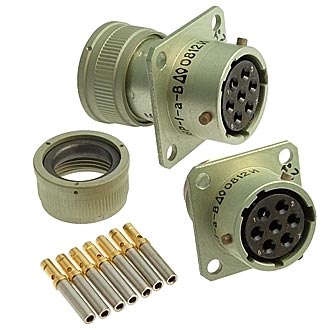

СНЦ23-7/18Р-1-А-В

СНЦ23-7/18Р-1-А-В — это тип электрического соединителя, который широко используется в различных электро-, радио- и контрольно-измерительных приборах. Давайте рассмотрим его основные характеристики и особенности:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 7.

• Условный размер корпуса : 18.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Угловое положение изолятора : А — угловое положение.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Токовая нагрузка :

  • Рабочая на контакт: 6 А.

  • Максимальная на контакт: 12 А.

• Максимальное рабочее напряжение : до 700 В (амплитудное значение).

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Рабочая температура : от -60°C до +155°C.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Применение

Соединители СНЦ23-7/18Р-1-А-В предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они используются для внутреннего монтажа во всеклиматическом исполнении и применяются в радиоэлектронной аппаратуре специального и общего назначения. Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Сочленение соединителей осуществляется байонетным способом.
