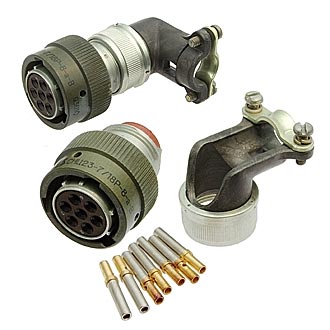

СНЦ23-7/18Р-8-А-В

Соединитель СНЦ23-7/18Р-8-А-В относится к серии цилиндрических байонетных малогабаритных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Конструктивные особенности:

• Количество контактов: 7.

• Условный размер корпуса: 18.

• Вид корпуса: Р - розетка.

• Конструктивное исполнение: 8 - кабельная часть с угловым кожухом.

• Угловое положение изолятора: Обозначается буквой "А".

• Всеклиматическое исполнение: Обозначается буквой "В".

Технические характеристики:

• Максимальное рабочее напряжение: До 700 В.

• Ток на контакт: Не более 15 А.

• Сопротивление изоляции: Не менее 5000 МОм.

• Рабочий температурный диапазон: От -60°C до +155°C.

• Количество сочленений-расчленений: До 500.

• Минимальная наработка: 1000 часов.

Применение:
Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 взаимосочленяются с вилками СНЦ27, СНЦ28, СНЦ29 по техническим условиям бР0.364.038ТУ. Сочленение соединителей осуществляется байонетным способом. Контакты имеют золотое покрытие.
