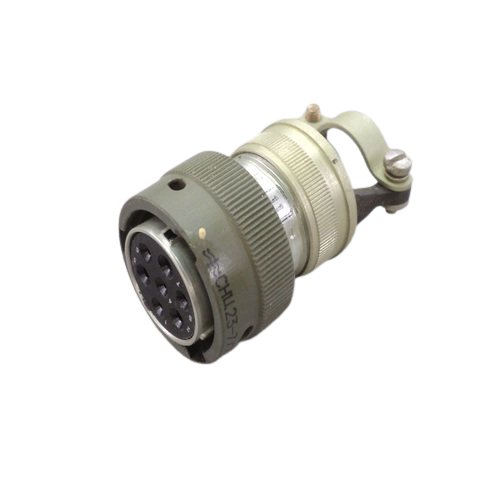

СНЦ23-7/22Р-6-В

СНЦ23-7/22Р-6-В — это цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Технические характеристики

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 7.

• Условный размер корпуса: 22 мм.

• Конструктивное исполнение: Кабельная часть с прямым кожухом.

• Климатическое исполнение: Всеклиматическое по ГОСТ В 20.39.404-81.

• Диаметр контактов: 1,5 мм и 2 мм.

• Токовая нагрузка:

  • Для контактов диаметром 1,5 мм: рабочая нагрузка 6 А, максимальная нагрузка 9 А.

  • Для контактов диаметром 2 мм: рабочая нагрузка 12 А, максимальная нагрузка 18 А .

• Сопротивление изоляции: Не менее 5000 МОм.

• Сопротивление контактов:

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

  • Для контактов диаметром 2 мм: не более 1,6 мОм .

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: До 500 раз.

Конструкция и монтаж

Соединитель состоит из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными (блочными), так и кабельными. Установка проводов осуществляется с помощью обжимки. Контакты покрыты золотом для повышения надежности соединения.

Условия эксплуатации

Соединитель может функционировать в широком диапазоне температур: от -60 °C до +155 °C . Сочленение соединителей осуществляется байонетным способом.

Применение

СНЦ23-7/22Р-6-В используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения . Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28 и СНЦ29.
