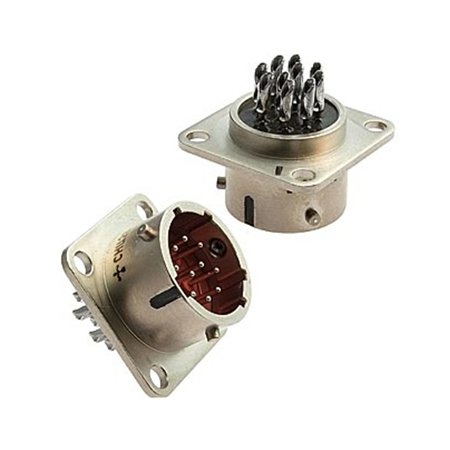

СНЦ28-19/24В-1-Б-В

СНЦ28-19/24В-1-Б-В — это тип цилиндрического низкочастотного соединителя, предназначенного для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он имеет герметичное исполнение без кожуха и используется для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

• Количество контактов : 19.

• Тип соединения : Байонетный.

• Диаметр контактов : 1,0 мм и 1,5 мм.

• Сопротивление контактов : Не более 15 мОм.

• Максимальное количество разъединений : 500.

• Монтаж проводов : Пайка.

• Покрытие контактов : Никель.

• Максимальное рабочее напряжение : До 700 В (амплитудное значение).

• Рабочая температура : От -60 до +155°C.

Особенности конструкции

• Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе, что предотвращает несанкционированное соединение.

• Всеклиматическое исполнение , что позволяет использовать соединитель в различных климатических условиях.

• Герметичное исполнение без кожуха обеспечивает защиту от внешних воздействий.

Применение

СНЦ28-19/24В-1-Б-В используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Он сочленяется с розетками СНЦ23.
