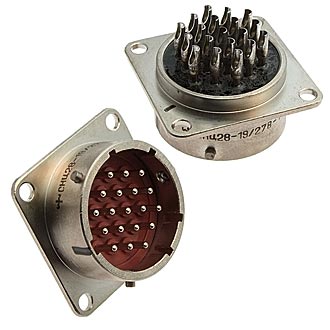

СНЦ28-19/27В-1-В

СНЦ28-19/27В-1-В — это тип цилиндрического низкочастотного соединителя, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, герметичный.

• Количество контактов : 19.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Блочный (приборный), без кожуха.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Никель.

• Способ монтажа проводов : Пайкой.

• Климатическое исполнение : Всеклиматическое.

• Рабочая температура : От -60 до +155°C.

• Максимальная токовая нагрузка на контакт : От 6 А до 18 А в зависимости от диаметра контакта.

Применение:

Соединители СНЦ28-19/27В-1-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Они сочленяются с розетками СНЦ23.

Технические условия:

Соединители изготавливаются по техническим условиям, которые включают различные категории качества, такие как «ОТК», «ВП», «ОСМ».

Гарантийные условия:

Гарантийный срок хранения соединителей составляет не менее 15 лет со дня изготовления, а гарантированная наработка — 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.
