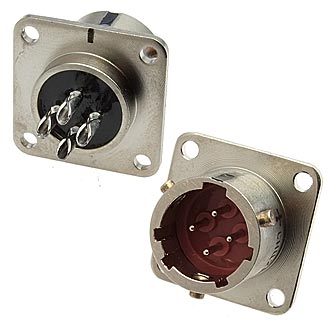

СНЦ28-4/14В-1-В

СНЦ28-4/14В-1-В — это приборная вилка, предназначенная для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Она имеет следующие технические характеристики:

• Тип соединителя : СНЦ28.

• Количество контактов : 4.

• Условный размер вилки : 14.

• Конструктивное исполнение : Приборная вилка без кожуха.

• Всеклиматическое исполнение : Да.

Технические характеристики :

• Рабочая токовая нагрузка на контакт : 3 А.

• Максимальная токовая нагрузка на контакт : 6 А.

• Максимальное рабочее напряжение : 700 В (амплитудное значение).

• Сопротивление контактов : Не более 15 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диаметр контактов : 1 мм.

• Скорость утечки гелия : Не более 5·10^-3 Па·см^3·с^-1.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Минимальный срок сохраняемости : 15 лет.

• Габаритные размеры : 21,7?21,7?23,6 мм.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Сочленение соединителей : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

Условия эксплуатации :

• Рабочая температура : От -60 до +155°C.

• Атмосферное пониженное давление : 1,3·10^-10 Па.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с^2.

• Механический удар : Многократный с ускорением 1500 м/с^2, одиночный с ускорением 15 000 м/с^2.
