СНЦ29-19/22В-1-А-В

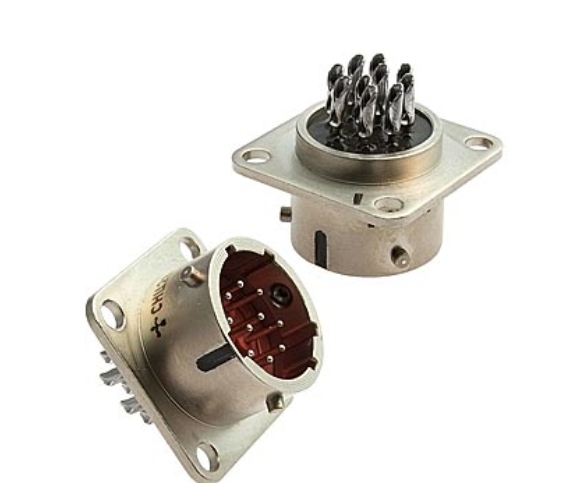

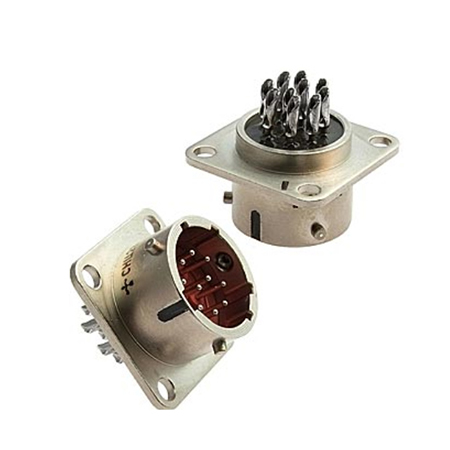

Вилка СНЦ29-19/22В-1-А-В представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ29 — цилиндрический низкочастотный.

• Количество контактов : 19.

• Условный размер корпуса : 22 мм.

• Тип контакта : Вилка (В).

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Положение изолятора : А — угловое положение изолятора в корпусе вилки.

• Всеклиматическое исполнение : В — герметичность вилок по воздуху.

Технические характеристики

• Диаметр контактов : 1 мм, 1,5 мм, 2 мм.

• Сопротивление контактов : Не более 15 мОм для диаметра 1 мм, 10 мОм для 1,5 мм, и 8 мОм для 2 мм.

• Максимальная токовая нагрузка : Зависит от диаметра контакта, обычно от 3 до 9 А на контакт.

• Максимальное рабочее напряжение : До 700 В (амплитудное значение).

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка соединителя : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации

• Температура окружающего воздуха : От -60°C до +155°C.

• Атмосферное давление : Пониженное рабочее давление до 1,3·10^-10 Па.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 400 м/с?.

Применение

Вилки СНЦ29-19/22В-1-А-В используются для внутреннего монтажа в радиоэлектронной аппаратуре и других устройствах, где требуется герметичность и надежное байонетное сочленение с розетками серии СНЦ23 и другими совместимыми розетками. Монтаж проводов осуществляется методом пайки.
