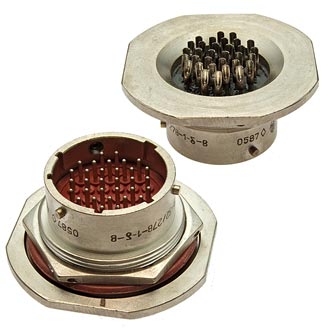

СНЦ29-32/27В-1-Б-В

СНЦ29-32/27В-1-Б-В — это тип разъема, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он имеет следующие характеристики:

• Тип соединителя : СНЦ29.

• Количество контактов : 32, диаметром 1,0 мм.

• Условный размер корпуса : 27 мм.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Особенности : Б — угловое положение изолятора в корпусе вилки.

• Исполнение : Всеклиматическое.

• Тип сочленения : Байонетный.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Максимальное рабочее напряжение : До 700 В (амплитудное значение).

• Рабочая токовая нагрузка на контакт : 3 А для ? 1,0 мм.

• Максимальная токовая нагрузка на контакт : 6 А для ? 1,0 мм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Эти разъемы используются для внутреннего монтажа и могут поставляться с эксплуатационными металлическими заглушками. Они имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.
