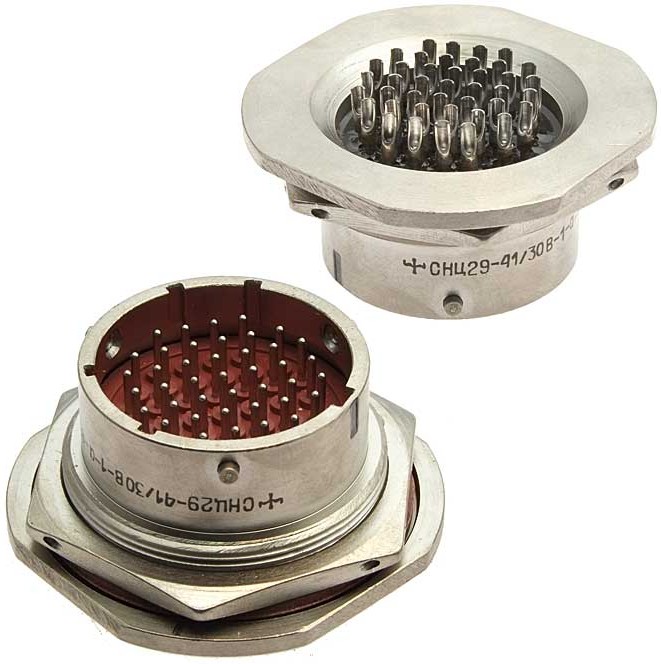

СНЦ29-41/30В-1-А-В

Разъем СНЦ29-41/30В-1-А-В представляет собой цилиндрический малогабаритный низкочастотный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Он имеет следующие характеристики:

• Тип соединителя : СНЦ29.

• Количество контактов : 41.

• Условный размер корпуса : 30.

• Часть соединителя : Вилка (В).

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Особенности : А — угловое положение изолятора в корпусе вилки.

• Исполнение : Всеклиматическое.

Этот разъем используется для соединения и разъединения электрических цепей в аппаратуре общего и специального назначения. Он работает с постоянным, переменным (до 3 МГц) и импульсным током при напряжении до 700 В. Сочленение соединителей осуществляется байонетным способом, а контакты имеют никелевое покрытие. Провода подключаются методом пайки.

Разъемы СНЦ29 имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что защищает от несанкционированного сочленения. Они также изготавливаются в герметичном исполнении без кожуха и могут сочленяться с розетками СНЦ23.

Гарантийный срок хранения таких соединителей составляет не менее 15 лет, а гарантийная наработка — 1000 часов во всех режимах и до 100000 часов в облегченном режиме.
