СНЦ29-61/36В-1-В

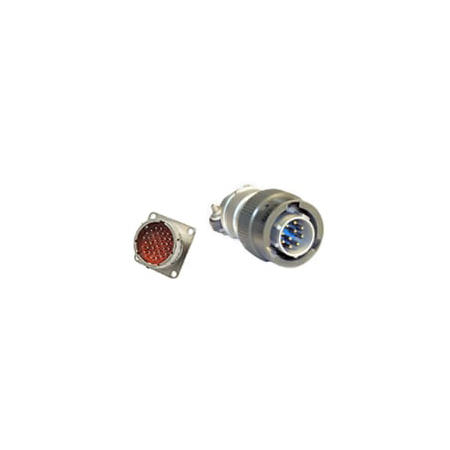

СНЦ29-61/36В-1-В — это тип цилиндрического разъема, предназначенного для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Основные характеристики этого разъема:

• Тип соединителя : СНЦ29.

• Количество контактов : 61.

• Условный размер корпуса : 36 мм.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики :

• Рабочая токовая нагрузка на контакт : 3 А для проводов диаметром 1,0 мм, с максимальной нагрузкой до 6 А.

• Максимальное рабочее напряжение : 700 В (амплитудное значение).

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Особенности :

• Тип сочленения : Байонетный.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Поляризация корпуса : Многошпоночная, что предотвращает несанкционированное сочленение.

• Сочленяется с розетками : Серии СНЦ23.

Этот разъем используется для внутреннего монтажа и может поставляться с металлическими заглушками. Он изготовлен в соответствии с техническими условиями бР0.364.038 ТУ и ГЕ0.367.241 ТУ.
