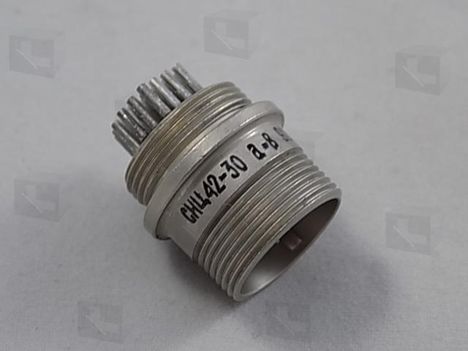

СНЦ42-30-А-В (СНЦ42-30/14В-1-А-В)

СНЦ42-30/14В-1-А-В — это тип цилиндрического электрического соединителя, предназначенного для работы в различных электрических цепях, включая постоянный, переменный ток (частотой до 3 МГц) и импульсный ток. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : СНЦ42 — цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 30.

• Условный размер корпуса : 14.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — вилка приборная без кожуха.

• Поляризация : Многопозиционная (а, б, в, г, д, е).

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 2 А.

  • Суммарная на соединитель: 30 А.

• Максимальное рабочее напряжение : 140 В (амплитудное значение).

• Рабочая токовая нагрузка на каждый контакт : 1 А.

• Сопротивление контактов : Не более 45 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Скорость утечки гелия : Не более 10^(-5) Па·см^3·с^(-1).

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 2000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температурный диапазон : От -60°C до +85°C.

• Атмосферное давление : До 1,3·10^(-11) Па.

• Синусоидальная вибрация : Частота от 1 до 500 Гц, ускорение 400 м/с^2.

• Механический удар : Многократный до 1500 м/с^2, одиночный до 10 000 м/с^2.

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре и имеют трехшпоночную поляризацию корпусов, что исключает несанкционированное сочленение с другими типами соединителей. Крепление приборных вилок осуществляется пайкой.
