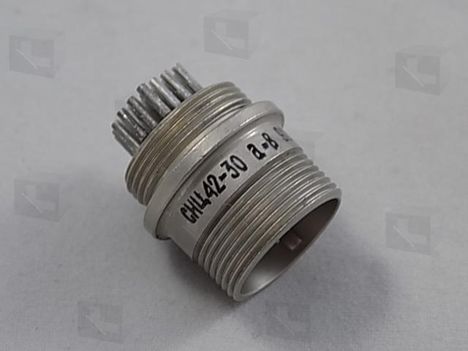

СНЦ42-30-В-В (СНЦ42-30/14В-1-В-В)

СНЦ42-30/14В-1-В-В — это тип цилиндрического низкочастотного миниатюрного соединителя, предназначенного для внутреннего монтажа в радиоэлектронной аппаратуре. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 30.

• Условный размер корпуса : 14.

• Часть соединителя : Вилка (В).

• Конструктивное исполнение : Вилка приборная без кожуха (1).

• Поляризация : Трехшпоночная поляризация корпуса и многопозиционная установка изоляторов (а, б, в, г).

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры

• Максимальный ток на одиночный контакт : 2 А.

• Суммарная токовая нагрузка на соединитель : До 30 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление контактов : Не более 45 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Диапазон рабочих температур : От -60 до +85 °С.

Применение

Соединители СНЦ42-30/14В-1-В-В используются для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они предназначены для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Конструктивные особенности

• Крепление : Пайкой.

• Сочленение : Резьбовое.

• Покрытие контактов : Штырей — никель, гнезд — золото.

• Гарантийная наработка : 2000 часов во всех режимах и до 130000 часов в облегчённом режиме.

Эти соединители обеспечивают высокую герметичность и надежность при работе в различных условиях, что делает их подходящими для использования в специализированной электронике.
