СНЦ127-10/14РП128-2-В

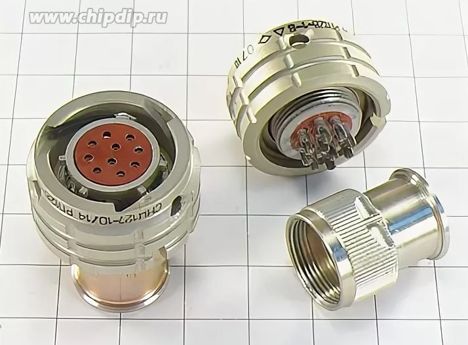

Соединитель СНЦ127-10/14РП128-2-В представляет собой цилиндрический экранированный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать его для внутреннего монтажа в различных электро- и радиоаппаратах.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, экранированный.

• Количество контактов: 10.

• Условный размер корпуса: 14.

• Тип контакта: В - штыревой (вилка), Р - гнездовой (розетка).

• Способ монтажа: Пайка.

• Покрытие контактов: Серебро или золото.

• Сочленение: Байонетное.

• Климатическое исполнение: Всеклиматическое.

• Максимальное рабочее напряжение: До 250 В (амплитудное значение).

• Максимальная токовая нагрузка: 7 А.

Применение:

Соединители СНЦ127-10/14РП128-2-В широко используются в электро-, радио- и контрольно-измерительных приборах благодаря своей надежности и возможности работать в различных условиях. Они имеют нормированную эффективность экранирования, что защищает от электромагнитных помех, и обеспечивают защиту от несанкционированного сочленения за счет многошпоночной поляризации корпусов и многопозиционной установки изоляторов.

Технические условия:

Соединители изготавливаются в соответствии с техническими условиями НКЦС.434410.511 ТУ (АШДК.434410.082ТУ) и взаимосочленяемы с другими типами разъемов, такими как ОНЦ-БС-1(2).
