СНЦ13-30-А-В-ВИЛ

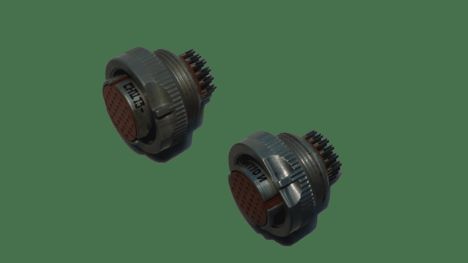

СНЦ13-30-А-В-ВИЛ — это тип электрического соединителя из серии СНЦ13, предназначенный для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Конструктивно соединители этой серии состоят из герметичной приборной вилки и негерметичной кабельной розетки.

Технические характеристики:

• Серия и количество контактов : СНЦ13-30 указывает на то, что это соединитель серии СНЦ13 с 30 контактами.

• Диаметр корпуса : Не указан в данном обозначении, но обычно обозначается цифрой после серии (например, 14 для диаметра 14).

• Тип части : Вилка (В).

• Конструктивное исполнение : Обозначение "А" может указывать на конструктивное исполнение, но точная расшифровка не предоставлена в доступных источниках.

• Поляризация и исполнение : Многопозиционная поляризация и всеклиматическое исполнение (В) позволяют использовать соединители в различных условиях.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Крепление приборных вилок осуществляется сваркой. Трехшпоночная поляризация корпусов и многопозиционная установка изолятора исключают несанкционированное сочленение с другими разъёмами.

Материалы и характеристики:

• Материалы контактов : Штыри обычно покрыты никелем, а гнезда — золотом, что обеспечивает хорошую проводимость и защиту от коррозии.

• Сопротивление контактов : Обычно не более 45 мОм.

• Максимальный ток : На одиночный контакт обычно не более 2 А.

• Рабочая температура : От -60°C до +85°C.
