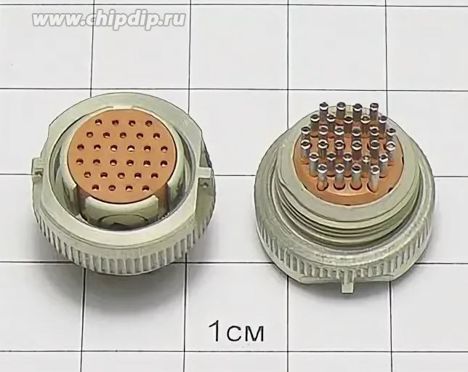

СНЦ13-30А-В (СНЦ13-30/14Р-11-А-В)

СНЦ13-30А-В (СНЦ13-30/14Р-11-А-В) — это тип цилиндрического резьбового миниатюрного соединителя, предназначенного для внутреннего монтажа в электронной и радиоаппаратуре. Он используется для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный.

• Количество контактов : 30.

• Условный размер корпуса : 14.

• Часть соединителя : Вилка (В) или розетка (Р).

• Конструктивное исполнение : Вилка кабельная без кожуха.

• Многопозиционная поляризация : Варианты поляризации включают буквы "а, б, в, р, д, е".

• Климатическое исполнение : Всеклиматическое (В).

Технические особенности:

• Сочленение : Резьбовое.

• Крепление : Приборные вилки крепятся сваркой.

• Покрытие контактов : Штыри покрыты никелем, гнезда — золотом, что обеспечивает хорошую проводимость и защиту от коррозии.

• Рабочие условия : Соединители могут работать с постоянным, переменным (до 3 МГц) и импульсным токами.

• Максимальное рабочее напряжение : До 140 В.

• Максимальная токовая нагрузка на соединитель : От 10 до 80 А.

• Сопротивление контактов : Не более 45 мОм.

• Количество сочленений-расчленений : До 500.

Эти соединители широко используются в различных видах электро- и радиоаппаратуры благодаря своей надежности и универсальности.
