СНЦ13-50Е-В (СНЦ13-50/18Р-6-Е-В)

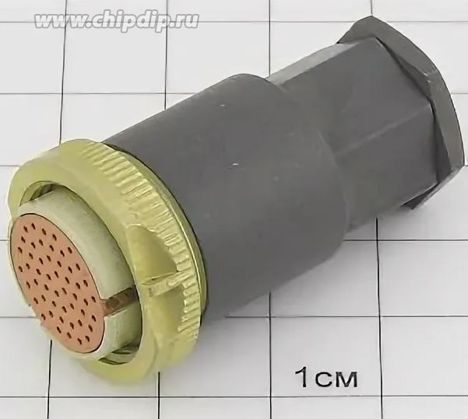

Соединитель СНЦ13-50/18Р-6-Е-В относится к серии цилиндрических миниатюрных соединителей СНЦ13, предназначенных для внутреннего монтажа в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Эти соединители состоят из герметичных приборных вилок и негерметичных кабельных розеток или герметичных переходов с двумя кабельными розетками.

Технические характеристики

• Количество контактов : 50.

• Условный размер корпуса : 18.

• Тип корпуса : Розетка (Р).

• Конструктивное исполнение : Розетка кабельная неэкранированная с прямым кожухом (6).

• Вариант поляризации : Е.

• Климатическое исполнение : Всеклиматическое (В).

Основные параметры

• Максимальный ток на одиночный контакт : 2 А.

• Суммарная токовая нагрузка на соединитель : от 10 до 80 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление контактов : не более 45 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура : от -60 до +85 °С.

Применение и особенности

Соединители СНЦ13 используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное сочленение соединителей одинакового диаметра. Сочленение соединителей осуществляется резьбовым способом . Крепление приборных вилок производится сваркой . Покрытие контактов: штырей — никель, гнезд — золото.
