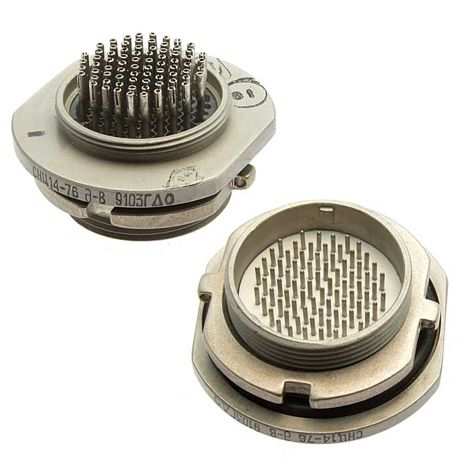

СНЦ14-76/22В-1-Д-В

СНЦ14-76/22В-1-Д-В — это тип цилиндрического низкочастотного миниатюрного соединителя, предназначенного для внутреннего монтажа с резьбовым сочленением. Он относится к серии СНЦ14, которая включает в себя различные модели с разным количеством контактов, но в данном случае имеет 76 контактов.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, миниатюрный, высокогерметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 22.

• Состав соединителя : Вилка.

• Вид корпуса : Блочный (приборный).

• Исполнение монтажной части : Приборная вилка без кожуха или с прямым кожухом.

• Вид сочленения : Резьбовой.

• Поляризация корпуса : Трехшпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Гнезд — золото, штырей — никель.

• Способ монтажа : Пайкой.

Технические параметры:

• Общее количество контактов : 76.

• Сопротивление контактов : Не более 45 мОм.

• Максимальная токовая нагрузка на одиночный контакт : 2 А.

• Максимальная токовая нагрузка на соединитель : 10...80 А.

• Максимальное рабочее напряжение : 140 В.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура окружающей среды : От -60 до +85 °C.

• Минимальная наработка : 2000 часов.

• Количество сочленений-расчленений : 250.

• Срок сохраняемости : 15 лет.

Эти соединители широко применяются в различных электро-, радио- и контрольно-измерительных приборах благодаря своим техническим характеристикам и надежности.
