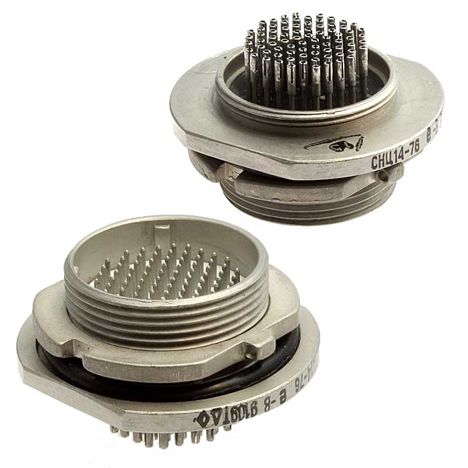

СНЦ14-76-Е-В

Соединитель СНЦ14-76-Е-В относится к типу цилиндрических резьбовых миниатюрных соединителей, предназначенных для внутреннего монтажа с резьбовым сочленением. Он используется для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока. Основные характеристики и особенности этого соединителя:

• Тип соединителя : СНЦ14.

• Количество контактов : 76.

• Условный размер корпуса : 22.

• Часть соединителя : В - вилка.

• Конструктивное исполнение : 1 – вилка приборная или переход приборный без кожуха.

• Поляризация : Многопозиционная поляризация изолятора в корпусе, обозначается буквой "Е".

• Исполнение : Всеклиматическое.

Эти соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное сочленение соединителей одинакового диаметра. Крепление приборных вилок осуществляется гайкой. Покрытие контактов: гнезд — золото, штырей — никель. Соединители изготавливаются для внутреннего монтажа и применяются в радиоэлектронной аппаратуре специального и общего назначения.

Гарантийный срок хранения составляет не менее 15 лет, а гарантийная наработка — 2000 часов во всех режимах и до 130000 часов в облегчённом режиме.
