СНЦ14-76А-В (СНЦ14-76/22В-1-А-В)

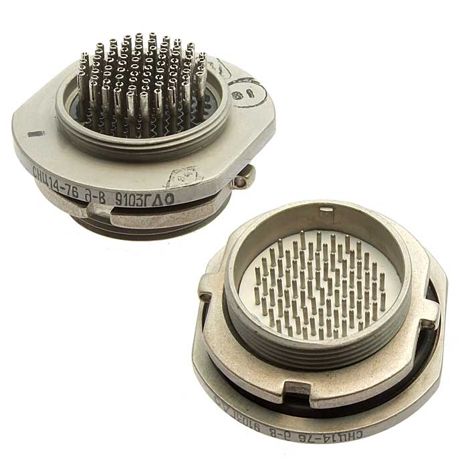

Соединитель СНЦ14-76/22В-1-А-В является цилиндрическим резьбовым миниатюрным соединителем, предназначенным для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов . Он состоит из герметичной приборной вилки и может использоваться с негерметичной кабельной розеткой или герметичным переходом.

Основные характеристики:

• Тип соединителя : СНЦ14

• Количество контактов : 76

• Условный размер корпуса : 22

• Часть соединителя : Вилка (В)

• Конструктивное исполнение : Вилка приборная или переход приборный без кожуха (1)

• Многопозиционная поляризация : А (а, б, в, r, д, е)

• Климатическое исполнение : Всеклиматическое (В)

Технические параметры:

• Максимальное рабочее напряжение : 140 В

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

• Максимальная токовая нагрузка на одиночный контакт : 2 А

• Максимальная токовая нагрузка на соединитель : от 10 до 80 А

• Сопротивление контактов : не более 45 мОм

• Рабочая температура : от -60 до +85 °С

• Синусоидальная вибрация : диапазон частот 1-5000 Гц, ускорение 392 м/с? (40g)

• Механический удар : одиночный до 15000 м/с? (1500g), многократный до 1471 м/с? (150g)

Применение и особенности:

• Соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что исключает несанкционированное сочленение соединителей одинакового диаметра.

• Покрытие контактов: штырей — никель, гнезд — золото.

• Сочленение соединителей: резьбовое.

• Предназначены для внутреннего монтажа во всеклиматическом исполнении.
