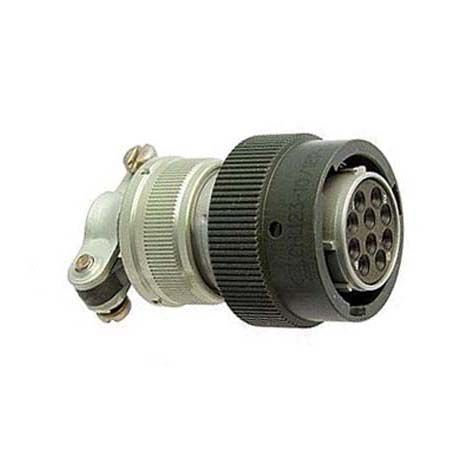

СНЦ22-10/14В-2-В — это разъем из серии СНЦ22, который представляет собой субминиатюрный цилиндрический соединитель. Он предназначен для внутреннего монтажа и используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение).

Основные характеристики:

• Конструктивное исполнение : Вилка СНЦ22-10/14В-2-В имеет конструктивное исполнение с прямым кожухом, что соответствует номеру типоконструкции "2".

• Количество контактов : 10 контактов диаметром 1 мм.

• Условный размер корпуса : 14 мм.

• Тип сочленения : Байонетный.

• Взаимосочленение : Взаимосочленяем с розетками СНЦ22 и другими сериями, такими как СНЦ30, СНЦ31, СНЦ32.

• Покрытие контактов : Контакты покрыты золотом.

• Климатическое исполнение : Во всеклиматическом исполнении по ГОСТ В 20.39.404-81.

• Технические характеристики :

  • Сопротивление контактов: не более 5 мОм .

  • Сопротивление изоляции: не менее 5000 МОм .

  • Рабочий ток на каждый контакт: от 3,4 А до 5 А .

  • Максимальный ток на одиночный контакт: 11 А .

  • Количество сочленений-расчленений: 500 .

  • Минимальный срок сохраняемости: 15 лет .

Эти соединители устойчивы к воздействию специальных факторов и подходят для использования в различных электрических системах.
