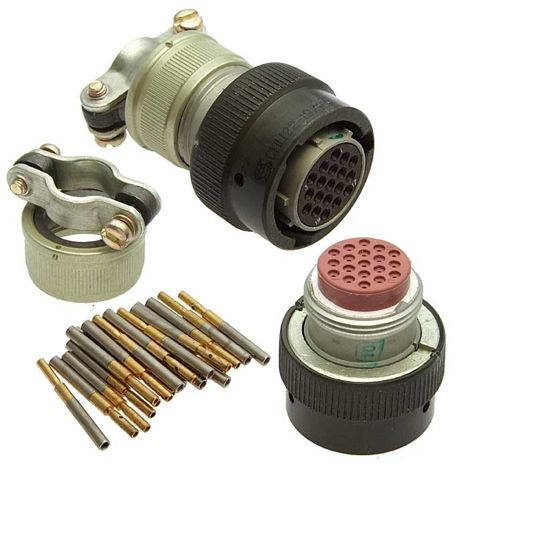

СНЦ22-19/18В-1-В — это тип цилиндрического низкочастотного субминиатюрного соединителя, который используется в электрических цепях для передачи постоянного, переменного и импульсного тока. Ниже приведены основные характеристики этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ22 — цилиндрический низкочастотный субминиатюрный.

• Количество контактов : 19.

• Условный размер корпуса : 18.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Всеклиматическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В (амплитудное значение).

• Рабочий ток на каждый контакт : от 3,4 А до 5 А.

• Максимальный ток на одиночный контакт : 11 А.

• Сопротивление контактов : не более 5 мОм.

• Диаметр контактов : 1 мм.

• Покрытие контактов : золото.

• Тип сочленения : байонетный.

• Количество сочленений-расчленений : 500.

• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +155° С.

• Атмосферное давление : пониженное рабочее давление — 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Влажность воздуха : повышенная относительная влажность при температуре +35° С с конденсацией влаги — 100%.

• Вибрация : синусоидальная вибрация для изделия розетка, вилка — диапазон частот от 1 Гц до 5000 Гц, ускорение — 50 м/с?.

Эти соединители используются в различных электрических устройствах и устойчивы к воздействию специальных факторов, что делает их подходящими для применения в сложных условиях.
